本器はバッテリーを 4 個まで並列接続することができるユニットです。 理想ダイオードを搭載し、バッテリー間の循環電流を押さえてバッテリーの劣化を防ぎます。低電圧時にバッテリーを過放電から保護する機能や、電力計測機能を搭載しています 。計測したデータは不揮発メモリに記録され、Bluetooth通信で Android端末から過去のデータを参照できます。

DCP-METER のカスタム化やカスタム製品のご希望を承ります。お気軽にお問い合わせフォームまたはメールにてお問い合わせください。
ご要望・ご予算に合わせた新規商品開発、システム開発、機器修理等を承ります。お気軽にお問い合わせください。

特徴

• Android スマホ、タブレットから電圧と電流を参照できます。
• バッテリーを最大4個まで理想ダイオードを通じて並列接続できます。
• 低電圧検出すると負荷を切り離す機能を搭載しています。

使用例

太陽電池にバッテリーを並列接続する配線方法

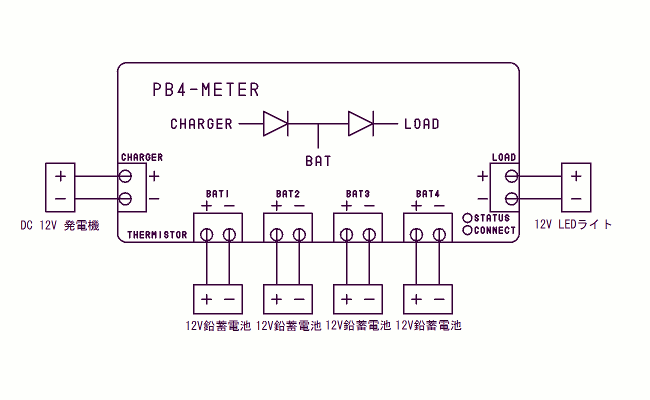

発電機にバッテリーを並列接続する配線方法

ご注意

• 本製品にスマートフォン、タブレットは含まれません。別途 Android 5.0以降のスマートフォンまたはタブレットが必要になります。
• 本製品にバッテリー、電源装置、充電器は含まれません。
• 仕様は予告無しに変更する場合があります。

リアルタイム計測グラフ

弊社内に設置した太陽電池とPB4-METER を使用して生成したグラフです。グラフは定期的に更新されます。

仕様

CHARGER端子入力電圧	DC 8.2V～30V
CHARGER端子最大電流	20A
LOAD端子最大電流	20A
BAT端子入力電圧	DC 8.2V～30V
BAT端子最大電流	20A
温度センサ	103JT
電圧測定範囲	0～35V(分解能 0.01V)
電流測定範囲	0～20A(分解能 0.01A)
温度測定範囲	-10～100℃(分解能 0.02～1.04℃)
不揮発メモリ容量	4MB(約300000サンプル)
計測データ記録間隔	1秒,2秒,5秒,10秒,30秒,1分,2分,5分,10分から選択
内蔵時計	日差 85秒以下(アプリ接続中は定期的に補正されます) 時計バックアップ機能なし
通信方式	Bluetooth EDR / SPP
バッテリー保護機能	低電圧または高温によるバッテリー ～ 負荷間切り離し機能を搭載
消費電力	約0.7W
動作温度	0～40℃
サイズ	59mm x 132mm x 20mm(突起部を除く)
対応OS	Android 5.0以降

説明書・アプリ

アプリ

アプリケーションは下記のリンクからダウンロードしてください。

説明書

説明書は製品に同梱されておりません。下記リンクから説明書をご参照ください。

サポート情報

使用方法に関するQ&A

時計の誤差が大きい

本器のクロックは出荷時に校正されておりますが、周辺温度などで誤差が発生致します。本器へアプリを接続すると本器内蔵時計はスマートフォンの時計と同期しますので、定期的にアプリを使用する事をお勧め致します。

データが抜ける

本器に電源が供給されていない間は計測データは記録されません。また、電源供給が止まると内蔵時計がリセットされてしまいますので、BAT1～4, CHARGER のいずれかの端子に安定した電源を接続してご使用ください。

保存した CSV ファイルが見つからない

CSV ファイルはスマートフォン内蔵ストレージの Download フォルダに保存されます。ファイルが保存されない場合は、アプリのストレージの書き込み権限があるかご確認ください。

電源が入らない

本器の電源は BAT1～4, CHARGER のいずれかの端子に 8.2V～30.0V の電源を供給してください。LOAD 端子に電源を接続しても動作致しません。
